APARATURA ŚREDNICH NAPIĘĆ

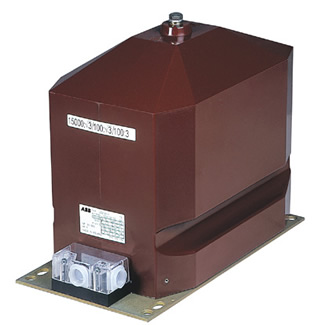

Przekładniki napięciowe UDZ 24-1
Szczegółowe dane techniczne -plik PDF.
(aby przejrzeć dany plik należy pobrać stąd program Acrobat Reader)
ZASTOSOWANIE

Do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych o napięciach znamionowych od 1 kV do 22 kV i częstotliwości 50 Hz. Przystosowane są do pracy w urządzeniach wnętrzowych w warunkach klimatu umiarkowanego i tropikalnego.

WYKONANIA

Typ przekładnika UDZ 24-1 z jednym zaciskiem (biegunem) izolowanym, produkowane są w wykonaniach zróżnicowanych ze względu na:

  • znamionowe napięcie pierwotne,
  • znamionowe napięcie wtórne,
  • moc w klasie dokładności,
  • stosowanie dołączonej podstawy bezpiecznikowej z wkłądką bezpiecznikową.

ZALETY

  • Szerokość przekładnika (przyjęto podziałkę 220 mm)
  • Przekładnik spełnia wymagania krajowych i zagranicznych norm przedmiotowych
  • Przekładnik odporny na działanie degradujące przez niekorzystne wnętrzowe warunki środowiskowe
  • Istnieje możliwość niezależnego plombowania uzwojeń wtórnych
  • Przekładnik wyposażony może być w podstawę bezpiecznikową wraz z wkładką bezpiecznikową co ułatwia jego montowanie w rozdzielnicach bez dodatkowego wyposażenia
  • Przy zastosowaniu podstawy bezpiecznikowej istnieje możliwość łatwego dołączania/odłączania przekładnika od układu szyn zbiorczych (np. instalowanie przekładników w członach jezdnych rozdzielnic)
  • Duża moc w klasie dokładności
  • Duża moc graniczna pozwala używać przekładnik jako źródło napięcia

WARUNKI PRACY

Przekładniki mogą pracować na wysokości do 1000 m nad poziomem morza w urządzeniach wnętrzowych w zakresie temperatur od 263 K (-10oC) do 328 K (+55oC) przy wilgotności względnej do 90%. Najniższa temperatura transportu i przechowywania 243 K (-30oC).

BUDOWA I ZASADA DZIAŁANIA

Przekładnik UDZ 24-1 jest jednofazowym transformatorem małej mocy pracującym w warunkach zbliżonych do stanu jałowego, przetwarzającym napięcie pierwotne wysokie na obniżone napięcie wtórne przy zachowaniu wymagań w klasie dokładności. Do zasadniczych elementów konstrukcyjnych przekładnikanależą: uzwojenie pierwotne, rdzeń z uzwojeniem wtórnym i podstawa. Uzwojenie pierwotne i wtórne są zalane żywicą epoksydową,która stanowi izolację główną i ?obudowę? przekładnika. W skrzynce zaciskowej podstawy zamontowane są płytki zaciskowe z przyłączonymi wyprowadzeniami uzwojenia (uzwojeń)wtórnych.

Znajdujące się na wyposażeniu przekładnika wkręty umożliwiają uziemienie poszczególnych wyprowadzeń uzwojenia (uzwojeń) wtórnego. Skrzynka zaciskowa wyposażona jest w dławikiuszczelniające Pg 16.

Podstawa bezpiecznika wyposażona jest w śrubę uziomową M8. Dodatkowo przekładnik wyposażony może być w podstawę bezpiecznikową wraz z wkładką bezpiecznikową. Podstawa bezpiecznikowa usytuowana może być różnorodnie w stosunku do przekładnika (patrz szkice wymiarowe). Przekładnik napięciowy UDZ 24-1 wykonywany jest z dwoma uzwojeniami wtórnymi (uzwojeniem wtórnym pomiarowym i uzwojeniem wtórnym dodatkowym przeznaczonym do pracy w układzie otwartego trójkąta) lub na życzenie klienta z dwomauzwojeniami pomiarowymi lub jednym uzwojeniem pomiarowym.

Normy:

  • PN-EN 60044-2
  • IEC 60044-2
  • GOST 1983-89
  • DIN/VDE 0414 Teil 2/01.94
  • AS 1243-1982
